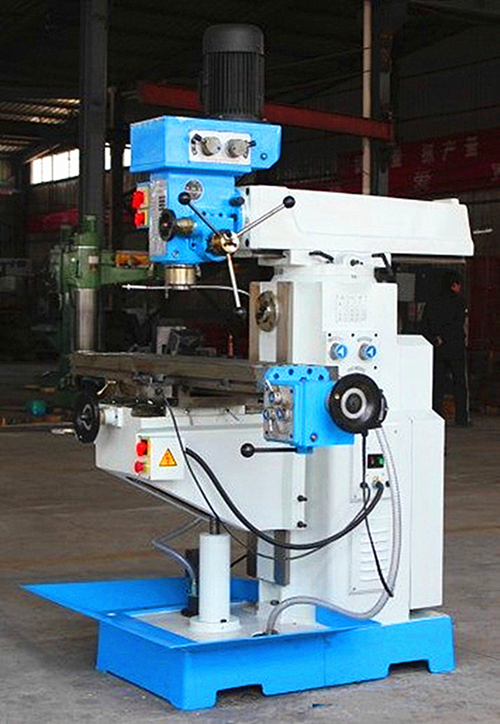

ZX6350C/D鉆銑床

更新：2015-1-23 13:32:22??????點擊：

品牌：???魯南新力
型號：???ZX6350

產品介紹

一.主要用途及特點：

1.用途：本機床廣泛用于機械加工，可用來鉆孔，擴孔，鉸孔，攻絲，等，在有工藝裝夾的條件下，還可進行鏜孔。
2.特點：a.外形大方美觀，總體布局勻稱協調。
          b.機械變速，操作簡便
          c.結構可靠，制造精良，能保證機床精度的持久性
          d.電器系統安全可靠
二.機床主要參數：

主要技術參數	ZX6350C	ZX6350D
鉆孔最大直徑（mm）	50	50
端銑最大寬度（mm）	100	100
立銑最大直徑（mm）	25	25
鏜孔最大直徑（mm）	120	120
攻絲最大直徑（mm）	M16	M16
主軸錐孔	莫氏4	莫氏4
主軸端面至工作臺距離（mm）	80-460	80-460
主軸轉速范圍（r.p.m)	立40-1400臥40-1300	立40-1400臥40-1300
主軸行程（mm）	120	120
工作臺尺寸（mm）	1200×280	1200×280
工作臺行程（mm）	700×260×430	650×300×430
外形尺寸（mm）	*160013002200*	*140014002450*
電動機功率（KW）	立0.85/1.5臥2.2	立0.85/1.5臥2.2
凈重（Kg）	1270/1360	1360/1470

三.電器系統及注意事項：
   1 ： 在維修時，請務必切斷總電源
2：定期維護機床電路，保持設備電路整潔，無油污
3 ：免工作臺面、絲杠及導軌面的局部磨損，建議盡可能經常變換工作臺
面上工件的裝夾位置，以便磨損均勻。
   4：應定期檢查各導軌壓板，斜鐵的配合間隙，間隙過大時應及時調整。
    5：應按照機床潤滑要求，及進向各潤滑部位加注潤滑油，并經常察看油標，
檢查油池油量，當油量不足時。應及時補充。
    6：應避開旋轉的機件，如手輪等，尤其是高速作業時。
    7：機床在切削加工過程中，鐵屑的飛濺可能造成傷害，請自我保護!
   8：機床在工作完畢后，應及時清除機床上的鐵屑和污物，并在未涂漆的表面
涂防銹油，以防銹蝕。
    9：機床長期不用時，需進行防銹、防雨保護。
     四：安裝
    為使機床在工作時保持其穩定性及工作精度，機床的安裝必須按照地基圖8的
尺寸做好混凝土地基，地基應澆灌在堅實的土壤上，其深度根據土壤決定。
    機床安放在地基上后。首先初步找正，然后用混凝土澆灌地腳螺栓，待凝固
后，均勻地旋緊螺母，同時檢查機床的水平，使其在工作臺面縱、橫兩方向上誤差
均應不超過。
    五：機床電氣
    l、本機床電源為380伏，50郝茲三相交流電f用戶特殊要求除外)，客戶核準電
源后，方可接通機床，注意：機床必須可靠接地。
六、注意事項
    l、確保機床按照說明書的要求接好電源，且正確可靠接地。
    2、對機床作任何調整、維修或保養時，一定要切斷電源1
    3、機床上所有可移動的部件在鎖緊狀態時，不允許移動該部件，以免損壞機
床。
    4、當主軸電機正在運轉時，不得變速!變速時應在停車狀態下進行。
    5、在起動機床前要確保工件與刀具安裝到位。絕對不要在工件與刀具接觸的
情況下起動機床：只有在機床達到穩定速度后，方能開始加工。
    6、為避免工作臺面、絲杠及導軌面的局部磨損，建議盡可能經常變換工作臺
面上工件的裝夾位置，以便磨損均勻。
