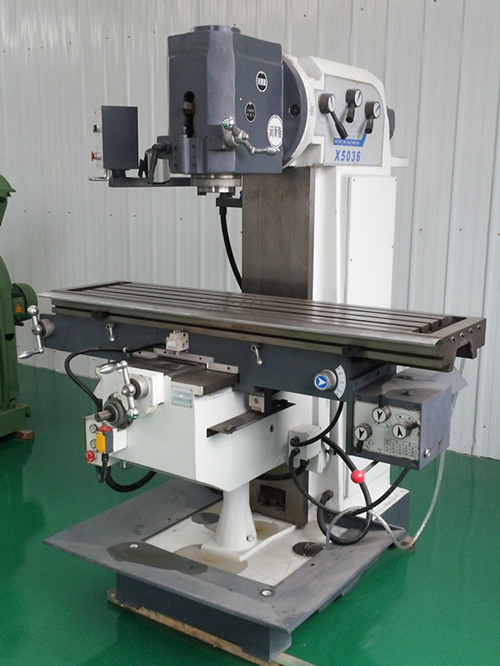

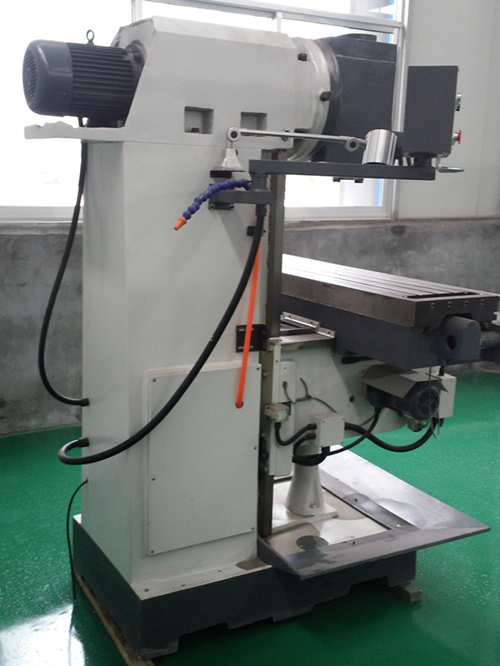

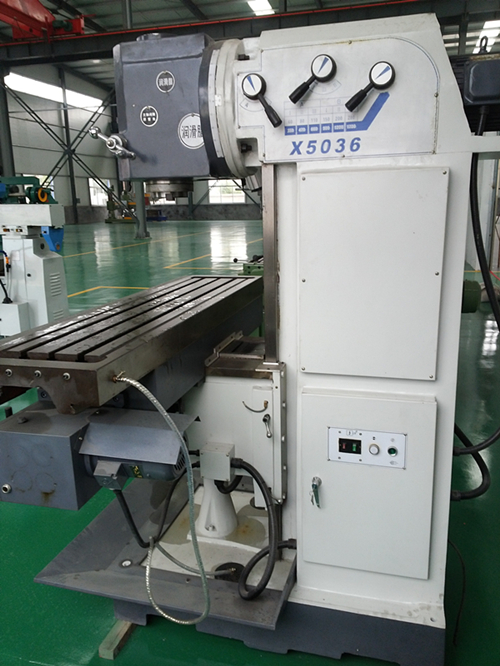

XQ5036B立式銑床

更新：2015-1-23 13:39:41??????點擊：

品牌：???魯南新力
型號：???XQ5036B

產品介紹

銑床（millingmachine）系指主要用銑刀在工件上加工各種表面的機床。通常銑刀旋轉運動為主運動，工件（和）銑刀的移動為進給運動。它可以加工平面、溝槽，也可以加工各種曲面、齒輪等。銑床是用銑刀對工件進行銑削加工的機床。銑床除能銑削平面、溝槽、輪齒、螺紋和花鍵軸外，還能加工比較復雜的型面，效率較刨床高，在機械制造和修理部門得到廣泛應用。

銑床是一種用途廣泛的機床，在銑床上可以加工平面（水平面、垂直面）、溝槽（鍵槽、T形槽、燕尾槽等）、分齒零件（齒輪、花鍵軸、鏈輪）、螺旋形表面（螺紋、螺旋槽）及各種曲面。此外，還可用于對回轉體表面、內孔加工及進行切斷工作等。銑床在工作時，工件裝在工作臺上或分度頭等附件上，銑刀旋轉為主運動，輔以工作臺或銑頭的進給運動，工件即可獲得所需的加工表面。由于是多刃斷續切削，因而銑床的生產率較高。簡單來說，銑床可以對工件進行銑削、鉆削和鏜孔加工的機床。

一、按布局形式和適用范圍加以區分

1．升降臺銑床：有萬能式、臥式和立式等，主要用于加工中小型零件，應用最廣。

2．龍門銑床：包括龍門銑鏜床、龍門銑刨床和雙柱銑床，均用于加工大型零件。

3．單柱銑床和單臂銑床：前者的水平銑頭可沿立柱導軌移動，工作臺作縱向進給；后者的立銑頭可沿懸臂導軌水平移動，懸臂也可沿立柱導軌調整高度。兩者均用于加工大型零件。

4．工作臺不升降銑床：有矩形工作臺式和圓工作臺式兩種，是介于升降臺銑床和龍門銑床之間的一種中等規格的銑床。其垂直方向的運動由銑頭在立柱上升降來完成。

5．儀表銑床：一種小型的升降臺銑床，用于加工儀器儀表和其他小型零件。

6．工具銑床：用于模具和工具制造，配有立銑頭、萬能角度工作臺和插頭等多種附件，還可進行鉆削、鏜削和插削等加工。

7．其他銑床：如鍵槽銑床、凸輪銑床、曲軸銑床、軋輥軸頸銑床和方鋼錠銑床等，是為加工相應的工件而制造的專用銑床。

二、按結構分

(1)臺式銑床：小型的用于銑削儀器、儀表等小型零件的銑床。

(2)懸臂式銑床：銑頭裝在懸臂上的銑床，床身水平布置，懸臂一般可沿床身一側立柱導軌作垂直移動，銑頭沿懸臂導軌移動。

(3)滑枕式銑床

(4)龍門式銑床：床身水平布置，其兩側的立柱和連接梁構成門架的銑床。銑頭裝在橫梁和立柱上，可沿其導軌移動。通常橫梁可沿立柱導軌垂向移動，工作臺可沿床身導軌縱向移動，用于大件加工。

(5)平面銑床

(6)仿形銑床：對工件進行仿形加工的銑床。一般用于加工復雜形狀工件。

(7)升降臺銑床：具有可沿床身導軌垂直移動的升降臺的銑床，通常安裝在升降臺上的工作臺和滑鞍可分別作縱向、橫向移動。

(8)搖臂銑床

(9)床身式銑床

(10)專用銑床：例如工具銑床：用于銑削工具模具的銑床，加工精度高，加工形狀復雜。

三、按控制方式分

銑床又可分為仿形銑床、程序控制銑床和數控銑床等。

★采用矩形導軌剛性好、穩定性強

★工作臺X、Y、Z方向快速進給

★X、Y方向自動進給

★工作臺及導軌面高頻淬火

★ 各導軌面集中潤滑

主要技術參數	X5036
主軸孔錐度	7：24ISO50
臥軸中心至工作臺距離（mm）	60-540
臥軸中心至懸梁平面距離（mm）	325
主軸轉速范圍（rpm）	（12）級60-1700
工作臺面尺寸（mm）	1370×360
工作臺行程（縱向/橫向/垂向）	700/300/400
工作臺縱/橫向機動進給速度（mm/min）	（8級）15/400（快進560）
工作臺垂向機動升降速度（mm/min）	590
工作臺T型槽（槽數/寬度/間距）（mm）	3/18/80
懸梁行程（mm）	500
主傳動電機功率（kw）	4
工作臺機動進給電機功率（w）	750
升降臺機動升降電機功率（w）	750
冷卻泵電機功率（w）	90
冷卻泵流量	25/升
機床外形尺寸（mm）	1880×1700×1700
凈/毛重（kg）	2000/2100
